NVIDIA H200: l'interno della GPU per l'IA, spiegato strato per strato

Esplorate in 3D il modulo NVIDIA H200 SXM: dal dissipatore ai connettori, passando per il chip GH100 e i suoi 141 GB di memoria HBM3e. Ogni componente è spiegato in modo semplice.

141 GB
di memoria HBM3e
4,8 TB/s
di larghezza di banda della memoria
80 mld
di transistor (die GH100)
700 W
TDP del modulo SXM
Modello 3D interattivo

Dal server al Tensor Core: l'H200 in 3D

La GPU esce prima dal suo server, poi si apre strato per strato fino al cuore di calcolo. Ruotate la vista, spostate il cursore e cliccate su un componente (nella vista o nell'elenco) per capirne il ruolo.

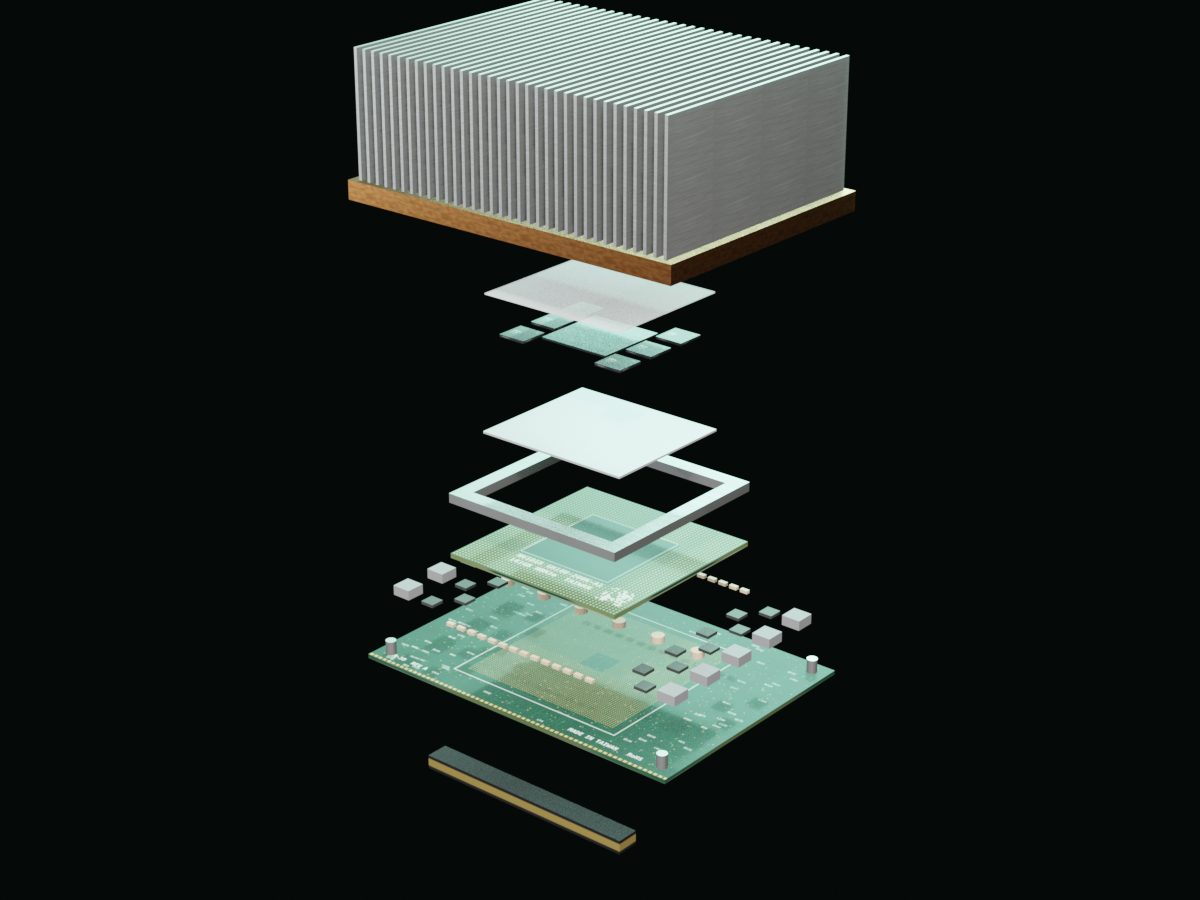

Vista esplosa 3D del modulo NVIDIA H200 SXM: dissipatore, memoria HBM3e, chip GH100, interposer, substrato, scheda SXM5 e connettori

Caricamento del modello 3D…

Trascinare per ruotare · rotellina o pizzico per lo zoom · cliccare su un componente per isolarlo

ingresso calcolo HBM ↔ GH100 uscita

Simulazione didattica: i numeri sono ordini di grandezza, l'immagine è disegnata dalla pagina.

E accanto: il chip ASIC

La GPU esegue qualsiasi algoritmo, l'ASIC uno soltanto

La H200 è un processore programmabile: i suoi 132 multiprocessori eseguono il programma che viene loro affidato, che si tratti di addestrare un modello di IA, calcolare un rendering 3D o simulare un fenomeno fisico. Un chip di mining ASIC è un circuito dedicato: il doppio SHA-256 del bitcoin è cablato nei suoi transistor. Affidi lo stesso compito ai due chip per vedere che cosa sa fare ciascuna architettura.

Affidate lo stesso compito ai due chip:
Il chip GH100 della NVIDIA H200 circondato dai suoi sei stack di memoria HBM3e, rendering del nostro modello 3D
GPU · architettura programmabile

NVIDIA H200 (chip GH100)

Un solo hardware, tanti algoritmi quanti sono i programmi

Bitcoin: circa 10 miliardi di hash al secondo (10 GH/s) con 700 W

  • Programmabile: lo stesso chip addestra un modello di IA, calcola un rendering 3D o simula il clima, a seconda del programma caricato
  • Ogni istruzione viene letta, decodificata e schedulata prima di essere eseguita: è il prezzo della flessibilità
  • Gran parte del silicio serve al controllo, alle cache e agli spostamenti di dati, non al calcolo vero e proprio
Vedi il chip GH100 in 3D
Chip ASIC BM1368 allineati su una hashboard di Antminer S21 Hydro, rendering del nostro modello 3D
ASIC · circuito dedicato

Bitmain BM1368 (Antminer S21 Hydro)

Un solo algoritmo, cablato nel silicio

Bitcoin: ≈ 500 miliardi di hash al secondo (0,5 TH/s) per chip, con ≈ 8 W

  • L'algoritmo è il circuito: i 128 round del doppio SHA-256 sono incisi nell'hardware, stadio per stadio
  • Nessuna istruzione da leggere, nessuna cache, nessuna memoria esterna: nessun ciclo perso nel controllo
  • Un nuovo nonce entra a ogni ciclo di clock, in centinaia di motori in parallelo
Vedi i chip BM1368 in 3D

Dati GPU sullo SHA-256: stima Happy Mining basata sul throughput di calcolo intero dell'H200; dati ASIC: 335 TH/s e 5.360 W dell'S21 Hydro ripartiti sui suoi 648 chip (3 schede da 216).

Leggi il confronto ASIC o GPU

Perché l'ASIC è migliaia di volte più efficiente sul bitcoin

  1. 1

    Il circuito è l'algoritmo

    In un ASIC, lo SHA-256 non è un programma che si carica: è la forma stessa dei transistor, stadio per stadio. Niente da leggere, niente da decodificare: i dati entrano da un lato della pipeline e l'hash esce dall'altro, a ogni ciclo di clock.

  2. 2

    Tutto il silicio lavora

    Su una GPU, gran parte del chip serve a decidere cosa fare: leggere le istruzioni, schedulare i thread, gestire cache e memoria. Su un ASIC di mining, quasi tutta la superficie è fatta di motori di hashing identici, e ciascuno produce un risultato a ogni colpo di clock.

  3. 3

    Il prezzo della flessibilità

    Ogni fase di controllo costa tempo ed energia: un solo chip BM1368 da 8 W calcola una cinquantina di volte più hash di una H200 da 700 W, con 85 volte meno energia. Vale anche il contrario: l'ASIC non ha alcun circuito per nient'altro che lo SHA-256. Per far girare un modello linguistico, ne è capace solo un processore programmabile come la GPU.

GPU e ASIC, punto per punto

CriterioGPU (NVIDIA H200)ASIC (Bitmain BM1368)
Che cosa sa fare il chipQualsiasi programma: IA, rendering 3D, simulazione, video…Una sola cosa: il doppio SHA-256 del bitcoin
Come gli si assegna il lavoroUn programma (CUDA) di miliardi di istruzioniUn'intestazione di blocco e un intervallo di nonce da provare
A che cosa serve il silicioAl calcolo, ma anche a scheduler, registri, cache e controller di memoriaQuasi esclusivamente a motori SHA-256 identici
Memoria141 GB di HBM3e a 4,8 TB/sNessuna memoria esterna: pochi registri per motore
Dimensioni e consumoUn grande chip da 814 mm², fino a 700 W648 piccoli chip per macchina, ≈ 8 W ciascuno
Bitcoin (SHA-256)≈ 10 GH/s: mai redditizia≈ 0,5 TH/s per chip, 335 TH/s per macchina
Intelligenza artificialeLa sua ragion d'essere: fino a 3.958 TFLOPS in FP8Impossibile
Se l'uso cambiaLo stesso hardware serve ad altri programmiUtile finché minare rende più dell'elettricità consumata
Fonctionnement

Comment fonctionne un GPU H200 ?

Un GPU d'IA fait une seule chose, mais à une échelle gigantesque : multiplier des matrices. Voici le trajet des données dans un H200.

  1. 1

    Le modèle est chargé en mémoire

    Les poids du modèle (un LLM de 70 milliards de paramètres en FP8 occupe environ 70 Go) sont copiés depuis le serveur vers la HBM3e du GPU, via les connecteurs SXM et le bus PCIe 5.0.

    PCIe 5.0 : 128 Go/s
  2. 2

    La HBM alimente la puce

    Pour générer chaque mot, le GPU relit l'ensemble des poids. En inférence, la bande passante mémoire est donc le goulot d'étranglement : c'est pour cela que le H200 génère jusqu'à 2 fois plus vite que le H100 avec la même puce.

    4,8 To/s
  3. 3

    Les Tensor Cores calculent

    528 Tensor Cores multiplient des matrices en FP8, FP16 ou TF32. Le Transformer Engine choisit automatiquement la précision la plus basse qui ne dégrade pas le résultat, pour aller plus vite.

    Jusqu'à 3 958 TFLOPS FP8*
  4. 4

    Les 8 GPU se parlent en NVLink

    Un modèle trop gros pour un seul GPU est découpé sur les 8 H200 d'un serveur HGX. NVLink et NVSwitch leur donnent accès aux 1,1 To de mémoire cumulée comme s'il s'agissait d'une seule carte.

    900 Go/s par GPU
Fiche technique

NVIDIA H200 SXM, H200 NVL et H100 : les chiffres

Mêmes cœurs Hopper, mémoire différente : le H200 reprend la puce GH100 du H100 avec 141 Go de HBM3e au lieu de 80 Go de HBM3.

CaractéristiqueH200 SXMH200 NVL (PCIe)H100 SXM
Architecture / puceHopper – GH100Hopper – GH100Hopper – GH100
Mémoire141 Go HBM3e141 Go HBM3e80 Go HBM3
Bande passante mémoire4,8 To/s4,8 To/s3,35 To/s
FP8 Tensor Core*3 958 TFLOPS3 341 TFLOPS3 958 TFLOPS
FP16 / BF16 Tensor Core*1 979 TFLOPS1 671 TFLOPS1 979 TFLOPS
Consommation (TDP)Jusqu'à 700 WJusqu'à 600 WJusqu'à 700 W
FormatModule SXM5 (HGX 4 ou 8 GPU)Carte PCIe double slotModule SXM5
InterconnexionNVLink 900 Go/s + PCIe 5.0Pont NVLink 2 à 4 GPU + PCIe 5.0NVLink 900 Go/s + PCIe 5.0
RefroidissementPassif, air ou liquide (par le serveur)Passif, flux d'air du châssisPassif, air ou liquide

* Performances Tensor Core avec sparsité (diviser par deux sans). Source : fiches techniques NVIDIA.

Che cos'è la NVIDIA H200?

La NVIDIA H200 Tensor Core è la GPU per data center della generazione Hopper, annunciata a novembre 2023 e consegnata a partire dal secondo trimestre 2024. Succede direttamente all'H100, di cui riprende il chip GH100: stessa architettura, stessi 16.896 core CUDA, stessi 528 Tensor Core. Ciò che cambia è la memoria: la H200 è la prima GPU al mondo dotata di HBM3e, con 141 GB e 4,8 TB/s di larghezza di banda, contro gli 80 GB e i 3,35 TB/s dell'H100.

In Happy Mining installiamo GPU professionali in server e workstation IA per aziende, laboratori e provider di hosting. La domanda « H100 o H200? » ritorna in ogni progetto. Questa pagina risponde mostrando cosa c'è dentro il modulo, strato per strato, nella nostra vista esplosa 3D.

L'interno della H200, strato per strato

Una GPU per data center non è una scheda grafica ingrandita. Il modulo H200 SXM5 è un sandwich di sette strati principali, dal basso verso l'alto:

  1. I connettori mezzanine SXM, sotto la scheda, che sostituiscono lo slot PCIe e i cavi di alimentazione di una scheda tradizionale. Trasportano l'energia, il PCIe 5.0 verso il processore e i collegamenti NVLink verso le altre GPU.
  2. La scheda SXM5 (circa 14 × 10 cm), un circuito stampato multistrato che ospita gli stadi di alimentazione (VRM), i condensatori e il package della GPU.
  3. Il substrato, un circuito stampato in miniatura e molto denso su cui è montato l'insieme chip + memoria, circondato da un telaio metallico di irrigidimento.
  4. L'interposer in silicio, cuore della tecnologia CoWoS-S di TSMC: una piastra passiva che contiene le migliaia di piste che collegano la GPU alla memoria.
  5. Il chip GH100 (814 mm², 80 miliardi di transistor, processo produttivo TSMC 4N) e, attorno a esso, sei stack di HBM3e da 24 GB ciascuno.
  6. L'interfaccia termica, che assicura il contatto tra i chip e il sistema di raffreddamento.
  7. Il dissipatore: un blocco alettato passivo, senza ventola, oppure una piastra fredda nei server raffreddati a liquido.

Nella vista 3D, clicchi su ogni componente per leggerne il ruolo. Il punto importante da ricordare: la memoria è attaccata alla GPU, a pochi millimetri, sullo stesso interposer. È ciò che consente una larghezza di banda impossibile da raggiungere con memoria GDDR saldata sulla scheda, come avviene su una scheda grafica da gaming.

141 GB di HBM3e: perché la memoria fa tutta la differenza

Per un grande modello linguistico (LLM), generare una parola significa rileggere tutti i pesi del modello e moltiplicarli per lo stato corrente. Un modello da 70 miliardi di parametri in FP8 occupa circa 70 GB: a ogni token, la GPU legge 70 GB. Con 4,8 TB/s, la H200 può teoricamente farlo quasi 70 volte al secondo, contro una cinquantina per l'H100. In pratica, NVIDIA misura un throughput fino a 1,9 volte superiore su Llama 2 70B, perché la memoria aggiuntiva permette anche di elaborare più richieste in parallelo (batch più grande) e di mantenere in memoria un contesto più lungo (la « KV cache »).

In concreto, 141 GB significano:

  • un modello da 70 miliardi di parametri in FP8 su una sola GPU, con spazio per il contesto;
  • un modello da 30 a 40 miliardi in FP16 (precisione piena);
  • su un server con 8 GPU, 1,1 TB di memoria complessiva: abbastanza per servire Llama 3.1 405B o DeepSeek R1 in FP8, o per addestrare un modello da 100 a 180 miliardi di parametri con meno macchine.

Se il modello sta già comodamente in 80 GB, il guadagno della H200 rispetto all'H100 è più modesto: le due hanno la stessa potenza di calcolo. La H200 si giustifica quando il fattore limitante è la memoria o la sua larghezza di banda, come accade in quasi tutti i deployment di inferenza di LLM.

H200 SXM o H200 NVL: quale versione scegliere?

La H200 esiste in due formati, che non si installano nelle stesse macchine.

H200 SXM: il modulo per server HGX

È la versione mostrata nel nostro modello 3D. Il modulo si avvita su una scheda madre HGX H200 a 4 o 8 GPU, dove i chip NVSwitch collegano tutte le GPU in NVLink a 900 GB/s ciascuna. Potenza fino a 700 W per GPU, raffreddamento ad aria o a liquido a seconda dello chassis. È il formato dei server IA 8 × H200 che proponiamo: oltre 32 PFLOPS FP8 e 1,1 TB di HBM3e in un unico chassis.

H200 NVL: la scheda PCIe

Annunciata a fine 2024, la scheda H200 NVL riprende gli stessi 141 GB di HBM3e in un formato PCIe dual slot, 600 W, raffreddata passivamente dal flusso d'aria del server. Due o quattro schede si collegano tramite un bridge NVLink (fino a 1,8 TB/s complessivi e 564 GB di memoria condivisa con 4 schede). Le prestazioni sono inferiori di circa il 15 % rispetto alla SXM, ma la scheda si installa in un server standard, in configurazioni da 1, 2, 4 o 8: ideale per iniziare o per equipaggiare una sala esistente.

H200 vs H100: cosa cambia davvero

Caratteristica H100 SXM H200 SXM Differenza
Memoria 80 GB HBM3 141 GB HBM3e × 1,8
Larghezza di banda della memoria 3,35 TB/s 4,8 TB/s × 1,4
Potenza di calcolo (FP8, FP16, FP64) Identica (stesso chip GH100) —
Consumo 700 W 700 W —
Inferenza Llama 2 70B 1× fino a 1,9× +90 %
Compatibilità server Le schede HGX H200 sono compatibili con gli chassis HGX H100 —

Un altro aspetto pratico: i server HGX H200 sono compatibili, a livello hardware e software, con gli HGX H100. Un provider di hosting che utilizza già delle H100 passa alla H200 senza cambiare infrastruttura, driver o stack software (CUDA, TensorRT-LLM, vLLM…).

Potenza, raffreddamento e consumo

Una H200 SXM consuma fino a 700 W. Un server HGX H200 completo, con le sue 8 GPU, i due processori, la memoria e le schede di rete, supera i 10 kW: occorre prevedere l'alimentazione elettrica (quattro alimentatori da 3.000 W in ridondanza sono una configurazione comune) e lo smaltimento del calore. Due approcci:

  • Raffreddamento ad aria: ogni GPU monta un dissipatore passivo alettato come quello del modello 3D, e una fila di ventole ad alta pressione spinge l'aria attraverso lo chassis. Semplice, ma rumoroso ed esigente per la climatizzazione della sala.
  • Raffreddamento a liquido: una piastra fredda sostituisce il dissipatore su ogni GPU e l'acqua trasporta il calore verso uno scambiatore. Chassis più compatti (4U per 8 GPU), meno rumore e un calore più facile da recuperare.

Questo calore non va necessariamente perso. Come per i nostri progetti di mining alimentati da una produzione locale di elettricità, un server IA può valorizzare un surplus di energia o riscaldare un edificio. Studiamo queste configurazioni caso per caso.

Per quali utilizzi?

  • Inferenza di LLM in produzione: chatbot, assistenti documentali, generazione di codice, con modelli da 30 a 400 miliardi di parametri. È l'utilizzo in cui la H200 si distacca maggiormente dall'H100.
  • Fine-tuning e addestramento: adattamento di un modello ai propri dati (LoRA, addestramento completo) su 1-8 GPU, o addestramento di modelli di medie dimensioni su un cluster.
  • IA privata e sovrana: far girare un assistente IA sui propri documenti, nei propri locali, senza che alcun dato esca dall'azienda.
  • Calcolo scientifico (HPC): simulazione, fluidodinamica, genomica, con i 34 TFLOPS in FP64 e la memoria per dataset più grandi.
  • Noleggio di potenza di calcolo: un server H200 si noleggia a ore sui marketplace di GPU; il nostro calcolatore di redditività GPU fornisce un ordine di grandezza dei ricavi possibili.

Prezzo della NVIDIA H200 e disponibilità in Francia

Il prezzo di una H200 dipende dal formato, dal volume e dal momento: il mercato delle GPU per l'IA evolve ogni trimestre. Come ordine di grandezza, una scheda H200 NVL si negozia tra 30.000 e 45.000 € IVA esclusa, mentre un server HGX H200 con 8 GPU completo rappresenta diverse centinaia di migliaia di euro. I tempi di consegna variano da pochi giorni a diverse settimane a seconda delle scorte dei produttori.

Proponiamo le schede e i server H200 su preventivo, oppure con una prenotazione tramite acconto interamente rimborsato se il preventivo non La soddisfa. Dimensioniamo la configurazione insieme a Lei (numero di GPU, processori, memoria, rete, raffreddamento), consegniamo hardware nuovo e testato, e possiamo installarlo e ospitarlo. Per un primo passo più accessibile, le nostre workstation IA basate su schede professionali da 16 a 96 GB partono da poche migliaia di euro.

H200 o B200: conviene aspettare Blackwell?

La B200 e la B300 (architettura Blackwell) sono più veloci, in particolare in FP4 per l'inferenza, con una memoria da 180 a 288 GB per GPU. Ma consumano 1.000 W e oltre, richiedono spesso il raffreddamento a liquido e costano decisamente di più. Nel 2026 la H200 mantiene un eccellente rapporto prestazioni/prezzo: ecosistema software perfettamente maturo, buona disponibilità, compatibilità con le sale server esistenti. Per un progetto che deve essere operativo quest'anno, in un'infrastruttura già esistente, è spesso la scelta più ragionevole; per un nuovo cluster dimensionato per diversi anni, proponiamo anche server HGX B200 e B300.

Domande frequenti

Le vostre domande sulla NVIDIA H200

Qual è la differenza tra la NVIDIA H200 e la H100?

Solo la memoria. Entrambe utilizzano lo stesso chip GH100 (architettura Hopper, 16.896 core CUDA, 528 Tensor Core), ma la H200 integra 141 GB di HBM3e a 4,8 TB/s contro gli 80 GB di HBM3 a 3,35 TB/s della H100. Risultato: throughput fino a 2 volte superiore in inferenza sui grandi modelli linguistici (Llama 70B, per esempio) e modelli più grandi su una sola GPU, con lo stesso consumo di 700 W.

Quanto costa una NVIDIA H200?

I prezzi dipendono molto dai volumi e dal mercato: bisogna mettere in conto circa 30.000–45.000 € IVA esclusa per una scheda H200 NVL (PCIe) e diverse centinaia di migliaia di euro per un server HGX H200 completo a 8 GPU. Proponiamo le schede H200 NVL e i server 8 × H200 SXM su preventivo, con prenotazione tramite un acconto interamente rimborsato se il preventivo non La soddisfa.

H200 SXM o H200 NVL: quale scegliere?

La H200 SXM è un modulo che si installa esclusivamente in un server HGX a 4 o 8 GPU, collegate tramite NVLink e NVSwitch (900 GB/s per GPU): è la scelta per l'addestramento e l'inferenza di modelli molto grandi. La H200 NVL è una scheda PCIe classica (dual slot, 600 W) che si può installare in un server standard, da sola o in gruppi da 2 a 4 schede collegate da un bridge NVLink: più semplice da implementare, un po' meno veloce.

Quale modello linguistico si può far girare su una H200?

Con 141 GB, una sola H200 esegue un modello da 70 miliardi di parametri in FP8 con un contesto ampio, oppure un modello da 30 a 40 miliardi in FP16. Un server HGX H200 a 8 GPU (1,1 TB di memoria complessiva) fa girare Llama 3.1 405B o DeepSeek V3/R1 in FP8 e addestra modelli da 100 a 180 miliardi di parametri.

La NVIDIA H200 è redditizia per minare criptovalute?

No. La H200 è progettata per l'intelligenza artificiale, non per il mining: al suo prezzo, nessun algoritmo per GPU la rende redditizia. Per minare Bitcoin, un ASIC Antminer è migliaia di volte più efficiente; per rendere redditizia una GPU professionale, il noleggio di potenza di calcolo per l'IA è la strada giusta: consulti il nostro calcolatore di redditività GPU.

Serve un raffreddamento a liquido per una H200?

Non necessariamente. I server HGX H200 esistono in versione raffreddata ad aria (grandi ventole e dissipatori passivi, come nel nostro modello 3D) e in versione a liquido (piastre fredde su ogni GPU). Il liquido consente chassis più compatti e una sala server meno rumorosa, ma richiede un circuito ad acqua. Per 1-4 schede H200 NVL è sufficiente un server ad aria correttamente ventilato.

H200 o B200: conviene aspettare Blackwell?

La B200 (architettura Blackwell) è più veloce, in particolare in FP4 per l'inferenza, ma è anche più costosa, consuma di più (fino a 1.000 W) ed è spesso raffreddata a liquido. Nel 2026 la H200 offre ancora un eccellente rapporto prestazioni/prezzo, con un ecosistema software pienamente maturo: è spesso la scelta giusta per un primo server IA o per un'installazione in una sala esistente. Proponiamo anche server HGX B200: parliamone.

Si può installare una H200 in un PC o in una workstation?

La H200 SXM no: esiste solo sotto forma di modulo per scheda HGX. La H200 NVL è una scheda PCIe, ma è raffreddata passivamente (nessuna ventola) e consuma fino a 600 W: ha bisogno del flusso d'aria forzato di uno chassis server. Per una workstation consigliamo piuttosto le nostre workstation IA basate su schede con raffreddamento attivo.
